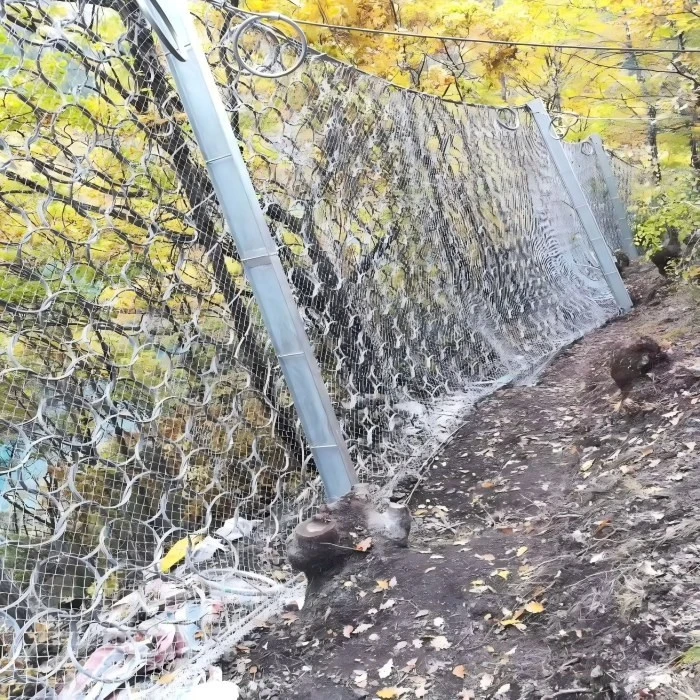

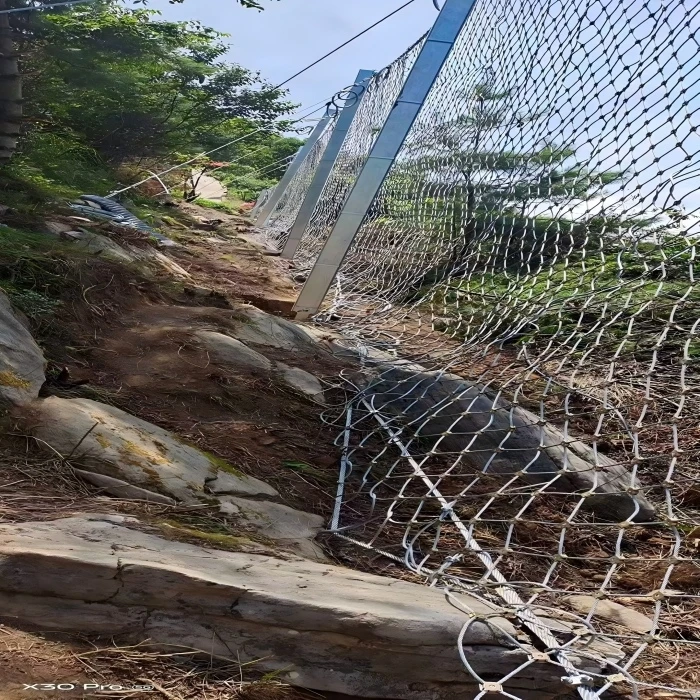

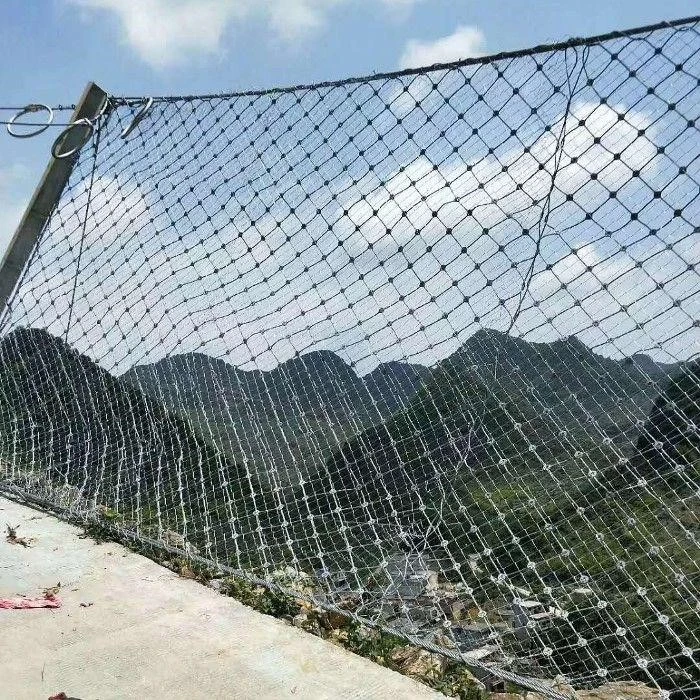

La xarxa de protecció de pendent passiva és un sistema de barrera flexible que consta de xarxes de cable d'acer (o xarxes d'anell), cordes de suport, pals d'acer, sistemes d'ancoratge i dissipadors d'energia. S'instal·la en pendents per interceptar les caigudes de roques o retenir partícules gruixudes en colades de runa. La xarxa de protecció passiva de pendent compleix amb TB/T3089-2004.

Paràmetres tècnics

Sèrie RX: xarxa de corda de doble-torsió

Model	Tipus de xarxa	Màx. Energia d'intercepció	Aplicació típica	Tipus de publicació	Característiques estructurals
RX-025	D0/08/250	Menor o igual a 250 kJ	Bloc únic Menor o igual a 0,5 m³, zona de baix risc-(p. ex., sender panoràmic)	Tipus 16 I-biga	Xarxa de cable d'una-capa, lleugera
RX-050	D0/08/200	Menor o igual a 500 kJ	Bloc únic Menor o igual a 1 m³, pendent mitjà-fortunat, pendent d'autopista/minera	Tipus 18 I-biga	Corda de doble suport, d'ús general
RX-075	D0/08/150	Menor o igual a 750 kJ	Bloc únic Menys o igual a 2 m³, pendent d'alt-risc, projecte hidroelèctric	Biga de tipus 22B I-(reforçada)	Pal reforçat + ancoratge profund

Sèrie RXI: xarxa d'anell ({0}}alta energia)

Model	Tipus de xarxa	Màx. Energia d'intercepció	Notes d'aplicació	Components addicionals
RXI-025	R5/3/300	Menor o igual a 250 kJ	Mateixa classe energètica que RX-025	-
RXI-050	R7/3/300	Menor o igual a 500 kJ	Mateixa classe energètica que RX-050	-
RXI-075	R7/3/300	Menor o igual a 750 kJ	Mateixa classe energètica que RX-075	-
RXI-100	R9/3/300	Menor o igual a 1.000 kJ	Classe d'alta{0}}energia intermèdia	-
RXI-150	R12/3/300	Inferior o igual a 1.500 kJ	Classe -energètica alta	-
RXI-200	R19/3/300	Menor o igual a 2.000 kJ	Extreme risk (boulders >2 m³, flux de deixalles)	Xarxa d'anell + anell de pressió + malla de reixeta interior

Avantatges del producte (Dades-admeses)

Resistència a la corrosió

Uncoated galvanized steel wire rope provides ≥30 years service life under normal atmospheric conditions (per TB/T3089-2004). PE-coated option reduces corrosion rate in aggressive environments (e.g., pH 4–6, chloride >200 mg/m²/dia) amb una reducció aproximadament del 8-12% de la resistència a la tracció segons ISO 9223.

Petita retenció de roques

La reixeta interior de filferro galvanitzat opcional (obertura 50×50 mm, diàmetre de filferro 2,2 mm) reté fragments de fins a 50 mm de diàmetre sense afectar la flexibilitat de la xarxa principal.

Compliment estàndard

Sistema complet provat segons el mètode de prova d'impacte de caiguda de pes TB/T3089-2004-; Dispositius de dissipació d'energia calibrats mitjançant corbes força-desplaçament (corsa de l'anell de pressió fins a 500 mm per a RXI-200).

Accés a la instal·lació

All components (posts, nets, anchors) weigh ≤35 kg per piece, enabling manual transport on slopes >45 graus sense maquinària pesada.

Aplicacions

Nivell de risc	Volum de roca / Escenari	Model recomanat
Baixa	<0.5 m³, scenic trails, low-angle slopes	RX-025
Mitjana	1–2 m³, vessants miners, carreteres de muntanya	RX-050 / RX-075
Alt	>Pedres de 2 m³, ferrocarrils de zona sísmica, centrals hidroelèctriques	RXI-200
Especial	Petites roques fragmentades	Afegiu una graella interior de 50×50 mm
Especial	Entorn d'alta-corrosió (p. ex., costaner, industrial)	Especifiqueu la variant recoberta de PE-

Preguntes freqüents

P1: Quina és la diferència tècnica entre les xarxes de la sèrie RX i RXI?

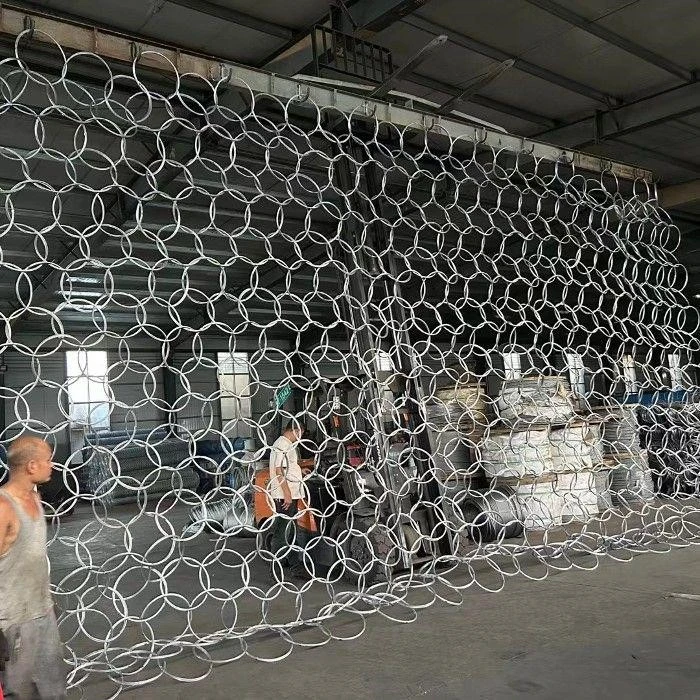

R: La sèrie RX utilitza una xarxa de cable de doble -torsió (D0/08/xxx) amb una obertura de malla de 250/200/150 mm, respectivament. La sèrie RXI utilitza una xarxa d'anell (R5/3/300 a R19/3/300) construïda amb anells de filferro d'acer d'alta -tracció (diàmetre de filferro 3 mm, diàmetre exterior de l'anell de 300 mm). La xarxa d'anell proporciona una dissipació d'energia més gran per unitat d'àrea a causa de la capacitat de deformació de diversos -anells.

P2: Quin és el mètode de prova estàndard per a l'energia d'intercepció nominal?

R: Segons TB/T3089-2004, cada model es valida deixant caure un bloc de formigó de massa i velocitat especificades a la meitat de la distància entre dos pals. El sistema passa si cap fractura de cap component supera el 5% de l'àrea neta i l'espai lliure residual compleix els requisits del lloc.

P3: Quines són les especificacions d'ancoratge per al model RXI-200?

A: RXI-200 requires double corrosion-protected anchors (minimum 2×φ16 mm galvanized wire rope anchors or φ25 mm grouted rebar anchors) at each post base. Pull-out resistance shall be ≥150 kN per anchor in competent rock (UCS >30 MPa). Per als pendents del sòl, calen longituds d'ancoratge esteses (superiors o iguals a 6 m) o fonaments de micropilotes; cal un disseny personalitzat.

P4: Quina és l'energia d'intercepció estàndard màxima de la xarxa de protecció de pendent passiva?

R: L'energia d'intercepció estàndard màxima entre les configuracions estàndard és de 2.000 kJ, aconseguida pel model RXI-200. Nivells d'energia més alts (fins a 5.000 kJ) estan disponibles mitjançant un disseny personalitzat.
